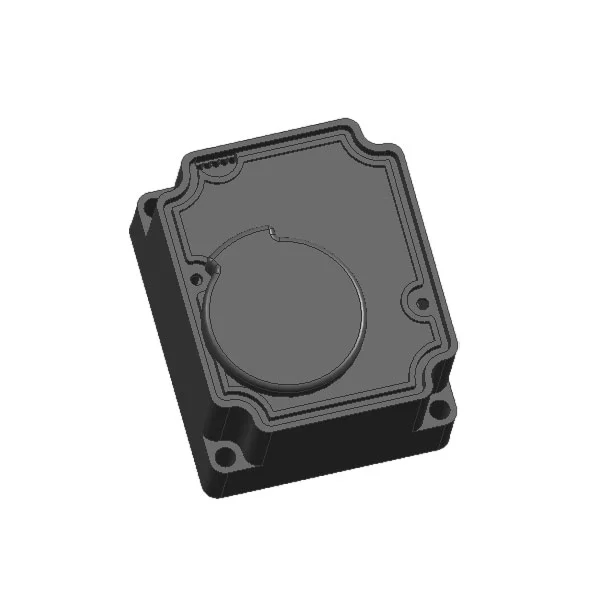

تم تصميم محرك تروس عداد المياه منخفض الضوضاء هذا خصيصًا لأنظمة قياس المياه الذكية، مع سيناريوهات التطبيق الأساسية بما في ذلك:
• عدادات المياه الذكية السكنية اللاسلكية
• عدادات مياه ذكية يتم التحكم فيها بواسطة الصمامات مسبقة الدفع
• أنظمة القراءة التلقائية للعدادات عن بعد (AMR).
• صمامات آلية لخطوط أنابيب قياس المياه DN15 – DN50
ما لم ينص على خلاف ذلك، يتم اختبار جميع المعلمات الخاصة بمحرك تروس عداد المياه منخفض الضوضاء المستخدم في عدادات المياه عند درجة حرارة محيطة قياسية (23 درجة مئوية) وجهد التشغيل المقدر.
1. جهد التشغيل المقدر: 3.6 فولت تيار مستمر
2. نطاق جهد التشغيل المسموح به: 2.5 فولت - 5 فولت تيار مستمر. ملاحظة: ضمن النطاق المسموح به، يوفر جهد الإدخال الأعلى عزم دوران أعلى للإخراج، ولكنه سيقلل من عمر خدمة المشغل.
3. تيار التشغيل بدون تحميل عند الجهد المقنن: ≥ 25 مللي أمبير
4. تيار الدوار المقفل (المماطلة) عند الجهد المقنن: ≥ 450 مللي أمبير (للمحرك من السلسلة 300)
5. عزم الدوران الناتج المقدر:
o ≥ 1.8 نيوتن متر (متوافق مع نسبة تخفيض التروس 2400:1)
o ≥ 2.7 نيوتن متر (متطابقة مع نسبة تخفيض التروس 3700:1)
6. وقت تشغيل الصمام 90 درجة (ربع دورة):
o ≥ 10 ثوانٍ (متطابقة مع نسبة تخفيض التروس 2400:1)
o ≥ 16 ثانية (متطابقة مع نسبة تخفيض التروس 3700:1)
7. خيارات نسبة تخفيض التروس القياسية: 2400:1، 3700:1
8. تعريف تسلسل الأسلاك (WSD)
| لون السلك | تعريف الوظيفة الأساسية |
| أزرق | الصمام مفتوح في إشارة التبديل في الموضع |
| أبيض | محطة مشتركة (COM) للإشارات في الموقع |
| أصفر | إغلاق الصمام في إشارة التبديل في الموضع |
| أسود | القطب الموجب لطاقة التيار المستمر (+) |
| أحمر | القطب السالب لطاقة التيار المستمر (-) |
| ملاحظة: يمكن تخصيص تسلسل الأسلاك وترميز الألوان وطول السلك بالكامل وفقًا لمتطلبات العميل المحددة. |
تصنيف حماية الدخول (IP): IP67 ملاحظة: يتم تحقيق أداء الحماية من الغبار والغمر في الماء IP67 فقط عندما يتم تجميع المشغل بشكل صحيح وتثبيته بإحكام باستخدام مبيت عداد المياه المغلق المطابق.
س: ما هي أحجام الأنابيب المتوافقة مع مشغل KY-59؟
ج: تم تصميم محرك تروس عداد المياه منخفض الضوضاء لصمامات عداد المياه DN15 إلى DN50، مع خيارين لنسبة تخفيض التروس لتتناسب مع متطلبات عزم الدوران المختلفة لأقطار الأنابيب المختلفة وظروف العمل.
س: هل يمكن تخصيص تسلسل الأسلاك ومواصفات الأسلاك؟
ج: نعم. نحن ندعم التخصيص الكامل لتسلسل الأسلاك وترميز الألوان وطول السلك ومقياس السلك ليناسب متطلبات نظام التجميع والتركيب والتحكم الخاصة بك.
س: هل يدعم تصنيف IP67 التشغيل تحت الماء على المدى الطويل؟
ج: يضمن تصنيف IP67 القياسي أن الوحدة مقاومة للغبار ومقاومة للغمر المؤقت في ما يصل إلى 1 متر من الماء لمدة 30 دقيقة. بالنسبة للتشغيل تحت الماء على المدى الطويل في سيناريوهات عمل عداد المياه، يجب تجميعه بشكل صحيح مع مبيت عداد المياه المغلق المطابق للحفاظ على أداء حماية مستقر.
س: ما مصدر الطاقة الموصى به لجهاز KY-59؟
ج: جهد التشغيل المقدر هو 3.6 فولت تيار مستمر، مع نطاق عمل مسموح به يتراوح من 2.5 فولت إلى 5 فولت تيار مستمر. نوصي باستخدام مصدر طاقة ثابت لبطارية الليثيوم 3.6 فولت لتحقيق التوازن بين أداء عزم الدوران والاستهلاك المنخفض للطاقة وعمر الخدمة الطويل.
