إذا كنت تقوم بشراء مشغلات صمامات تعمل بالبطارية لعدادات المياه الذكية، فإن الأسئلة الرئيسية هي نفسها دائمًا: هل ستحتفظ بعزم الدوران على الصمامات القديمة، وكم من الوقت سيتم تشغيلها على حزمة الخلايا الجافة لجهاز القياس، وهل ستتوافق الأسلاك مع لوحة العدادات الخاصة بك دون إعادة العمل؟ تم بناء هذا المحرك 3.6 فولت حول هذه القيود الثلاثة.
قامت شركة Kaiye بتصنيع مشغلات عدادات المياه منذ الاعتماد المبكر للعدادات الذكية، بقدرة مشغل سنوية تبلغ10 مليون مجموعةوأكثر من 30 عامًا من الخبرة في إنتاج الأجهزة وصمامات التحكم. يعد مشغل الخلايا الجافة هذا جزءًا من النظام الأساسي الذي أثبت كفاءته من حيث الحجم - والذي تم تصميمه لتكامل OEM واتساق الدُفعات وفترات زمنية يمكن التنبؤ بها.
ستجد أدناه معلمات العمل الفعلية ومنطق الأسلاك وحدود المشتريات والأسئلة الفنية التي سيطرحها فريقك الهندسي قبل الموافقة على العينة.
معظم حالات فشل صمامات العدادات التي تعمل بالبطارية لا تأتي من المحرك. إنها تأتي من نقص عزم الدوران في الصمامات القديمة، أو سحب التيار الذي يستنزف حزمة البطارية بشكل أسرع من المتوقع، أو الأسلاك التي لا تتطابق مع لوحة العدادات. يعالج هذا المشغل نقاط الفشل الثلاثة هذه مباشرةً.
تم تصنيف المشغل عند ≥1.8 نيوتن متر من خلال تقليل التروس المعدنية بنسبة 1500:1، وهو بحجم مناسب لصمامات عدادات المياه صغيرة التجويف. يتم تصنيع التروس المعدنية، وليس تلبيدها، مما يحافظ على عزم الدوران الناتج على مدار الدراجات الطويلة ويقلل من خطر تجريد الأسنان في ظل ظروف المماطلة.
تيار التشغيل هو ≥25 مللي أمبير عند جهد اسمي 3.6 فولت، مع تيار دوار مقفل يبلغ 550 مللي أمبير. إن تيار التشغيل المنخفض هو ما يسمح للمشغل بالعمل من حزمة الخلايا الجافة القياسية دون استنزاف مفرط للبطارية، بينما يخبر شكل الدوار المقفل دائرة السائق الخاصة بك بما يمكن توقعه أثناء جلوس الصمام.

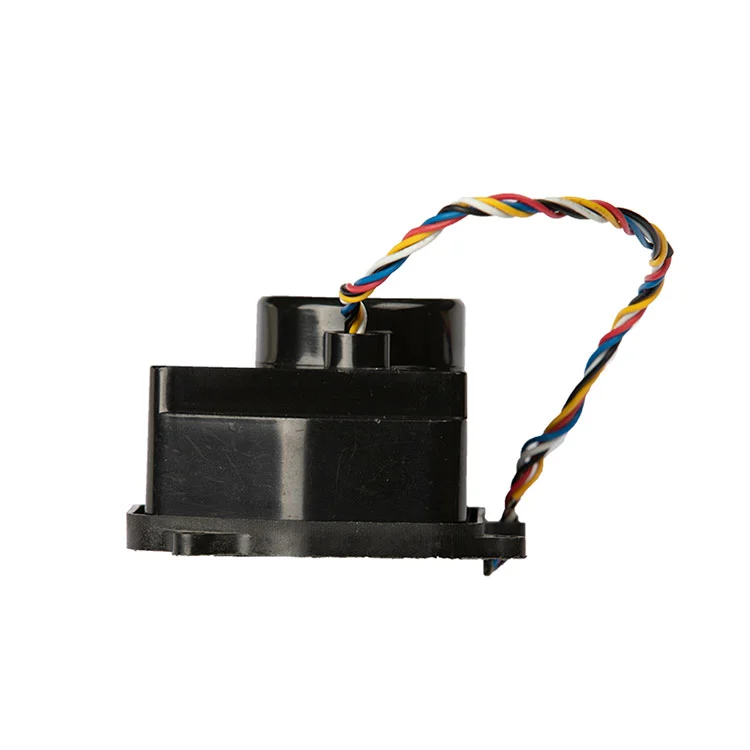

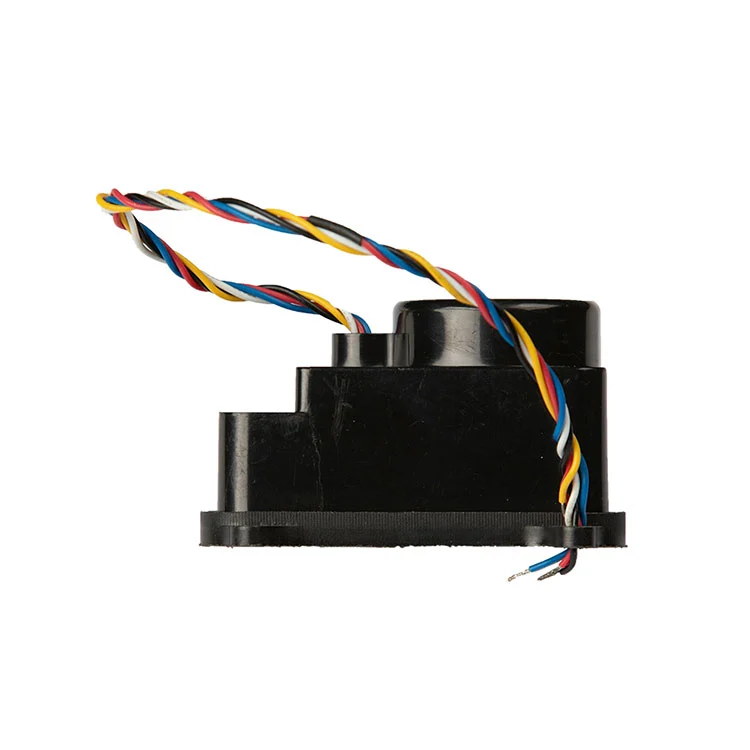

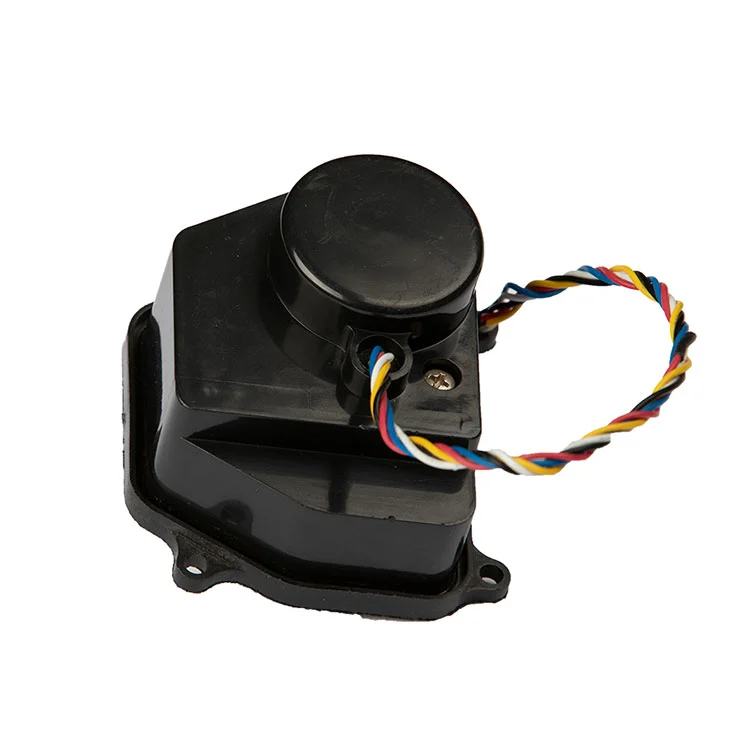

أحمر سلبي، أسود إيجابي، أزرق مفتوح، COM أبيض، إغلاق أصفر. يفصل نظام الأسلاك الطاقة عن إشارات التحكم في الفتح/الإغلاق، بحيث يمكن تشغيل المشغل بواسطة منطق التحكم الموجود في لوحة العدادات دون إضافة لوحة ترحيل منفصلة.
تم تصميم المشغل لسيناريوهات التركيب السكنية وتحت الأرض وغير المكهربة حيث يكون تشغيل التيار الكهربائي بجهد 220 فولت أو كابلات الطاقة المخصصة غير عملي. وهو يدعم التحكم المستقر في الصمامات وردود الفعل للإشارة بدون بنية تحتية للطاقة في الموقع.
يعكس الجدول أدناه التكوين القياسي لمشغل الخلية الجافة. عندما تعمل منصة جهاز القياس الخاص بك على جهد مختلف، أو منحنى عزم الدوران، أو اتفاقية الأسلاك، يمكن تخصيص هذه المعلمات أثناء مراجعة OEM.
| المعلمة | القيمة القياسية | مذكرة المشتريات |
|---|---|---|
| الجهد المقنن | 3.6 فولت تيار مستمر | تأكيد التوافق مع حزمة الخلايا الجافة لجهاز القياس |
| نطاق الجهد القابل للتشغيل | 2.5-5 فولت تيار مستمر | يوفر الجهد العالي داخل النطاق عزم دوران أكبر ولكنه يقصر من العمر الافتراضي |
| التشغيل الحالي | ≥25 مللي أمبير | ميزانية الذروة الحالية أثناء سفر الصمام، وليس فقط في وضع الاستعداد |
| تيار الدوار المقفل | 550 مللي أمبير | مفيد لتحجيم دائرة السائق والحماية |
| عزم الدوران الناتج | ≥1.8 نيوتن متر | تقاس بالجهد المقنن. تأكيد ضد عزم دوران الصمام |
| نسبة التخفيض | 1500:1 | مطابقة لمنصة صمام عداد المياه ذات التجويف الصغير |
| وقت استجابة الصمام | ≥8 ثانية | مفتوح للإغلاق أو قريب للفتح عند الجهد المقنن |
| الأسلاك | أحمر سلبي، أسود إيجابي، أزرق مفتوح، COM أبيض، إغلاق أصفر | يمكن تخصيص طول الكابل والموصل ولون السلك |
إذا كانت لوحة العدادات الخاصة بك توفر قطبية إشارة تحكم مختلفة أو تستخدم موصلاً مختلفًا، فيمكن لفريق Kaiye الهندسي مراجعة الأسلاك واقتراح تكوين مطابق بدلاً من فرض مجموعة قياسية على منصة عدادات غير متوافقة.
بالنسبة لمشتري المعدات الأصلية، يكون المشغل جيدًا بقدر ملاءمته مع مبيت العداد وساق الصمام ولوحة التحكم. يستخدم مشغل الخلية الجافة هذا مخططًا مدمجًا مخصصًا لحاويات العدادات الذكية ذات المساحة المحدودة، مع مخطط توصيلات يفصل الطاقة عن إشارات التحكم في الفتح/الإغلاق.
أسلاك الطاقة.الأحمر سلبي، والأسود إيجابي. يجب أن يكون حجم دائرة القيادة مناسبًا لتيار الدوار المقفل البالغ 550 مللي أمبير، حتى لو كان تيار التشغيل العادي ≥25 مللي أمبير، لأن وضع الصمام يمكن أن يتطلب تيارًا أعلى لفترة وجيزة. يوصى بحماية القطبية العكسية على لوحة العدادات إذا كان المشغل قابلاً للاستبدال ميدانيًا.
التحكم في الأسلاك.الأزرق مفتوح، والأبيض هو COM، والأصفر قريب. يجب التعامل مع هذه الدائرة كمدخل تحكم، وليس كخط طاقة، ويجب أن تظل مستقلة عن وحدة الاتصال حتى لا يؤدي فشل الاتصال إلى تعطيل التحكم في الصمام.

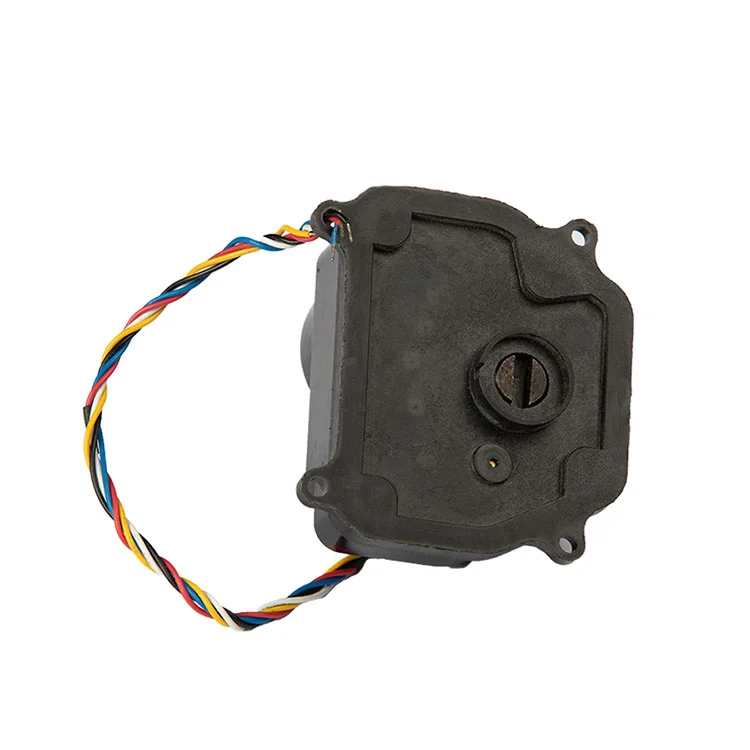

واجهة التركيب.تم تصميم المشغل حول ساق الصمام ونمط التثبيت المستخدم في أجسام صمامات العدادات الذكية ذات التجويف الصغير. قبل إصدار الحجم، يجب على المشترين التأكد من مربع الجذع، وتباعد فتحات التثبيت، واتجاه المشغل داخل مبيت العداد. يمكن لـ Kaiye توفير عينة لفحص التوافق الميكانيكي قبل تقديم أمر الإنتاج.
إذا كنت تقوم أيضًا بشراء مبيت جهاز القياس أو مجموعة الصمامات الكاملة، فيمكن مراجعة المشغل معقذيفة عداد المياهوجسم الصمام لتقليل عدم تطابق الواجهة عند التجميع.
يتم وضع المشغل للتحكم في الصمامات ذات التجويف الصغير حيث يكون التشغيل بالبطارية وسحب التيار المنخفض أكثر أهمية من التشغيل عالي السرعة. تتضمن تطبيقات الحجم النموذجية ما يلي:
فتح/إغلاق عن بعد للتحكم في الفواتير، وإدارة المتأخرات، والاستجابة للتسرب في المباني السكنية والحسابات السكنية التي تديرها المرافق.
تركيبات العدادات تحت الأرض وفي الهواء الطلق حيث تكون خطوط التيار الكهربائي بجهد 220 فولت أو كابلات الطاقة المخصصة غير عملية، ويتم تشغيل المشغل من حزمة الخلايا الجافة لجهاز القياس.
تركيب دفعة في تجديد المجتمع القديم، وإدارة المياه في الحرم الجامعي، والقياس الفرعي للمنطقة الصناعية حيث يتم شراء المحركات بكميات مكونة من أربعة أو خمسة أرقام.
توريد المشغل لمصنعي عدادات المياه ومتاجر أتمتة الصمامات التي تدمج المشغل في منتج العداد أو الصمام الخاص بهم قبل شحنه إلى المرافق.
نظرًا لأن المشغل جزء من منصة مكونات عداد المياه الأوسع نطاقًا لشركة Kaiye، يمكن للمشترين الذين يحصلون على مكونات متعددة دمج التأهيل والخدمات اللوجستية. إذا كان مشروعك يتطلب أيضًا اتصالاً لاسلكيًا على مستوى العداد، فإن المشغل مصمم للعمل جنبًا إلى جنب مع مشغل Kaiyeعداد المياه اللاسلكيمنصة.
بالنسبة للمشترين العاملين في مجال B2B، يجب أن تعني كلمة "الشركة المصنعة" التحكم في العمليات، وليس مجرد شركة تجارية لديها كتالوج. تطبق Kaiye نظام الجودة ISO 9001، وتدير الإنتاج الآلي لتجميعات المحركات، وتنتج مشغلات عدادات المياه لأكثر من عقدين من الزمن. يستفيد مشغل الخلية الجافة هذا من قاعدة الإنتاج هذه بثلاث طرق ملموسة:
اتساق الدفعة.يتم تصنيع التروس المعدنية بأبعاد يمكن التحكم فيها. يقلل التجميع الآلي من الاختلاف من وحدة إلى وحدة في شبكة التروس، وإخراج عزم الدوران، ووقت الاستجابة - وهو أمر بالغ الأهمية عند تركيب آلاف المحركات عبر مشروع المرافق.
التفتيش الوارد والاختبار النهائي.يتضمن الإنتاج القياسي فحوصات وظيفية للسحب الحالي، ووقت الاستجابة، وسير الصمام. يمكن للمشترين طلب بروتوكول الفحص وخطة أخذ العينات قبل تقديم طلب الحجم.
إمكانية التتبع.يتم الاحتفاظ برمز النموذج، ودفعة الإنتاج، وسجلات الاختبار بحيث إذا ظهرت مشكلة ميدانية، يمكن عزل السكان المتأثرين بدلاً من التعامل مع كل مشغل في المشروع كمشتبه به. لمعرفة المزيد عن قاعدة الإنتاج ونظام الجودة في Kaiye، راجعنبذة عن الشركة ونظرة عامة على التصنيع.
يتوفر مشغل الخلية الجافة كوحدة قياسية، ولكن المعيار لا يعني أنه ثابت. بالنسبة لمشتري OEM والمشروع، يتم تخصيص العناصر التالية عادةً بعد المراجعة الفنية:
كابل وموصل.يمكن تحديد طول الكابل ومقياس السلك ورمز اللون ونوع الموصل ليتوافق مع مبيت جهاز القياس وتركيبة التجميع.
منطق التحكم.يمكن محاذاة قطبية إشارة الفتح/الإغلاق وتكوين COM مع لوحة العدادات الخاصة بك.
نسبة عزم الدوران والعتاد.بالنسبة للصمامات ذات عزم الدوران الأعلى أو هندسة الجذع المختلفة، قد تكون نسبة التروس البديلة أو طبقة المحرك أكثر ملاءمة من التكوين القياسي 1500:1.
العلامات التجارية والتعبئة والتغليف.تتوفر العلامات الخاصة والتعبئة المحايدة ووضع العلامات الخاصة بالمشروع لطلبات الحجم.
يبدأ موك النموذجي للتكوين القياسي بـ 500 قطعة؛ قد يتطلب الكبل أو الموصل أو العلامة التجارية المخصصة موك أعلى وخطوة الموافقة على العينة. عادة ما تكون المهلة الزمنية للوحدات القياسية من 15 إلى 25 يوم عمل بعد تأكيد أمر الشراء والعينة. يتم تأكيد موك النهائي والمهلة الزمنية عند الاقتباس.
ما هو الحد الأدنى لكمية الطلب؟
يبدأ التكوين القياسي بـ 500 قطعة. قد يتطلب الكابل أو الموصل أو العلامة التجارية المخصصة موك أعلى وخطوة الموافقة على العينة.
هل يمكن تخصيص المشغل لأطوال الأسلاك أو الموصلات المختلفة؟
نعم. يمكن تحديد طول الكابل ومقياس السلك ورمز اللون ونوع الموصل ليتوافق مع مبيت جهاز القياس وتركيبة التجميع.
ما هي المهلة الزمنية؟
عادةً ما تكون الوحدات القياسية بعد 15 إلى 25 يوم عمل من تأكيد أمر الشراء والعينة، اعتمادًا على كمية الطلب وتوافر المكونات.
هل المشغل متوافق مع العدادات الذكية التي تعمل ببطارية الخلايا الجافة 3.6 فولت؟
نعم. تم تصميم المشغل لأنظمة بطاريات الخلايا الجافة بقدرة 3.6 فولت تيار مستمر، مع نطاق جهد قابل للتشغيل يتراوح بين 2.5 إلى 5 فولت. تأكد من منطق التحكم في لوحة العدادات وحمل الصمام أثناء المراجعة الفنية.
