مشغل بدون أسلاك لعداد المياه 3.6 فولت لعدادات المياه الذكية DN15 – DN25.
وصلة توصيل وتشغيل بدون سلك 2.0 مم 5 دبابيس، بدون لحام الكابل. 3.6V DC · 2.5–5V قابل للتشغيل · التخفيض المزدوج: 2400:1 لـ DN15-DN20، 3700:1 لـ DN25 · ≥1.8–2.7 نيوتن متر عزم الدوران · ≥25 مللي أمبير تيار التشغيل · 450 مللي أمبير تيار الدوار المقفل · ≥10–16 ثانية فتح/إغلاق · IP67.
مصممة لتجميع العدادات الآلية ومنصات العدادات الذكية التي تعمل بالبطارية. يمكن تخصيص وظائف الدبوس والتسلسل.
تعريف دبوس OEM والموصل وتخصيص العلامة التجارية. موك والمهلة المؤكدة في الاقتباس.أرسل مواصفات منصة العدادات الخاصة بك للحصول على عرض أسعار مطابق.
إذا كنت تقوم بتوريد مشغلات لخط إنتاج عداد مياه ذكي، فإن أسئلة الموافقة يمكن التنبؤ بها: هل يتطلب الاتصال لحام الكابل، وهل سيتم تثبيت عزم الدوران على صمام قديم، وهل سيتوافق تعريف الدبوس مع لوحة العداد الخاصة بك دون إعادة العمل؟ تم بناء هذا المحرك بدون أسلاك حول هذه القيود الثلاثة.
قامت شركة Kaiye بتصنيع مشغلات عدادات المياه منذ الاعتماد المبكر للعدادات الذكية، بقدرة مشغل سنوية تبلغ10 مليون مجموعةوأكثر من 30 عامًا من الخبرة في إنتاج الأجهزة وصمامات التحكم. يعد هذا المشغل بدون أسلاك جزءًا من تلك المنصة المثبتة من حيث الحجم - والتي تم تصميمها لتكامل OEM، واتساق الدفعات، وفترات زمنية يمكن التنبؤ بها.
ستجد أدناه مقارنة الاتصال ومعلمات العمل وتعريف الدبوس وحدود الشراء والأسئلة الفنية التي سيطرحها فريقك الهندسي قبل الموافقة على العينة.

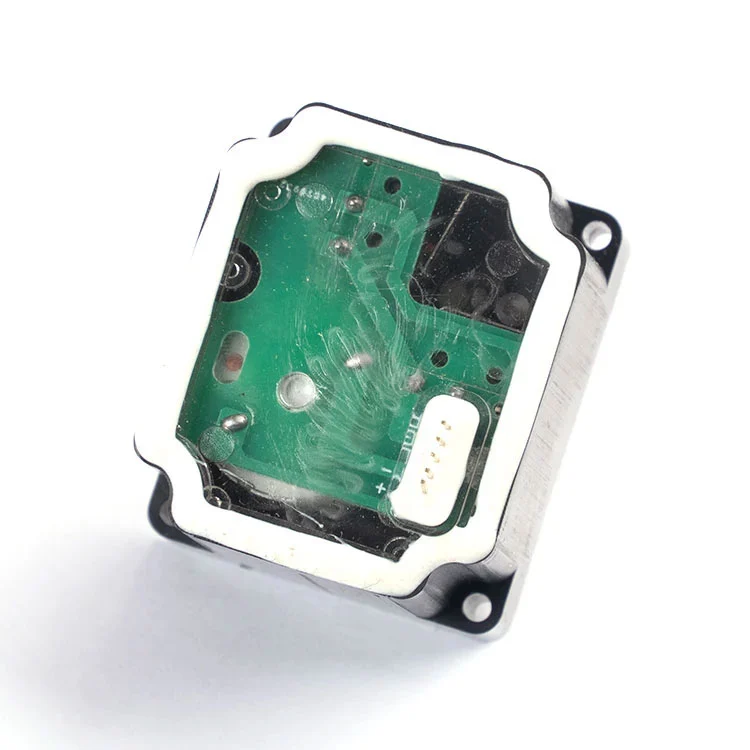

قم بمحاذاة القابس ذي 5 سنون مقاس 2.0 مم مع مقبس لوحة العدادات ثم قم بتثبيت المشغل على ساق الصمام.
تأكد من تثبيت القابس بالكامل ومن ثبات وصلة الدبوس. لا يلزم لحام الكابلات.
قم بالتشغيل والتحقق من استجابة الفتح/الإغلاق، والسحب الحالي، وحركة الصمام قبل تحرير الدفعة.
يعكس الجدول أدناه التكوين القياسي للمشغل بدون أسلاك. عندما تعمل منصة جهاز القياس الخاص بك على جهد مختلف، أو منحنى عزم الدوران، أو تعريف الدبوس، يمكن تخصيص هذه المعلمات أثناء مراجعة OEM.
| المعلمة | القيمة القياسية | مذكرة المشتريات |
|---|---|---|
| الجهد المقنن | 3.6 فولت تيار مستمر | تأكد من التوافق مع حزمة بطارية العداد |
| نطاق الجهد القابل للتشغيل | 2.5-5 فولت تيار مستمر | يوفر الجهد العالي داخل النطاق عزم دوران أكبر ولكنه يقصر من العمر الافتراضي |
| التشغيل الحالي | ≥25 مللي أمبير | ميزانية الذروة الحالية أثناء سفر الصمام، وليس فقط في وضع الاستعداد |
| تيار الدوار المقفل | تقريبا. 450 مللي أمبير (محرك سلسلة 300) | مفيد لتحجيم دائرة السائق والحماية |
| نسبة التخفيض | 2400:1 (DN15–DN20) 3700:1 (DN25) |
تطابق نسبة التخفيض مع حجم الصمام؛ لا تستخدم 2400:1 على DN25 |
| عزم الدوران الناتج | ≥1.8 نيوتن · م (2400:1) ≥2.7 نيوتن متر (3700:1) |
تأكد من عزم دوران الصمام وحجم الأنبوب |
| وقت الفتح/الإغلاق | ≥10 ثانية (2400:1) ≥16 ثانية (3700:1) |
مفتوح للإغلاق أو قريب للفتح عند الجهد المقنن |
| تصنيف مقاوم للماء | IP67 | محكم ضد الغبار ومحمي ضد الغمر المؤقت |
| اتصال | 2.0 مم 5 دبابيس للتوصيل والتشغيل، بدون لحام الكابل | يمكن تخصيص وظائف الدبوس والتسلسل |
إذا كانت لوحة العدادات الخاصة بك تستخدم تعريفًا مختلفًا للدبابيس أو تتوقع موصلاً مختلفًا، فيمكن لفريق Kaiye الهندسي مراجعة الواجهة واقتراح تكوين مطابق بدلاً من فرض قابس قياسي في لوحة غير متوافقة.
يستخدم المشغل واجهة قياسية ذات 5 سنون مقاس 2.0 مم. يمكن تخصيص وظائف الدبوس والتسلسل وفقًا لمتطلبات مشروعك.
| رقم الدبوس (2.0 ملم) | تعريف وظيفة الدبوس |
|---|---|
| I | صمام إشارة التحكم المفتوحة |
| ثانيا | المحطة المشتركة (COM) |
| ثالثا | إشارة التحكم في إغلاق الصمام |
| رابعا | طاقة التيار المستمر موجبة (+) |
| V | طاقة التيار المستمر سلبية (-) |
دبابيس الطاقة.يقوم الدبوس IV و V بتغذية محرك المحرك. يجب أن يكون حجم دائرة القيادة مناسبًا لتيار الدوار المقفل البالغ 450 مللي أمبير، حتى لو كان تيار التشغيل العادي ≥25 مللي أمبير، لأن وضع الصمام يمكن أن يتطلب تيارًا أعلى لفترة وجيزة. يوصى بحماية القطبية العكسية على لوحة العدادات إذا كان المشغل قابلاً للاستبدال ميدانيًا.
دبابيس التحكم.يحمل الدبوس الأول والثاني والثالث التحكم في الفتح/الإغلاق وCOM. يجب التعامل مع هذه الدائرة كمدخل تحكم، وليس كخط طاقة، ويجب أن تظل مستقلة عن وحدة الاتصال حتى لا يؤدي فشل الاتصال إلى تعطيل التحكم في الصمام.
قبل إصدار الحجم، يجب على المشترين التأكد من تسلسل الدبوس واتجاه القابس وموضع المشغل داخل مبيت جهاز القياس. يمكن لـ Kaiye توفير عينة لفحص التوافق الميكانيكي والكهربائي قبل تقديم أمر الإنتاج.
يتم وضع المشغل لمنصات العدادات الذكية حيث يكون تجميع التوصيل والتشغيل، وسحب التيار المنخفض، والاتصال الثابت بدبوس أكثر أهمية من التشغيل عالي السرعة. تتضمن تطبيقات الحجم النموذجية ما يلي:
نظرًا لأن المشغل جزء من منصة مكونات عداد المياه الأوسع نطاقًا لشركة Kaiye، يمكن للمشترين الذين يحصلون على مكونات متعددة دمج التأهيل والخدمات اللوجستية. إذا كان مشروعك يتطلب أيضًا اتصالاً لاسلكيًا على مستوى العداد، فإن المشغل مصمم للعمل جنبًا إلى جنب مع مشغل Kaiyeعداد المياه اللاسلكيمنصة. يمكنك أيضًا مراجعة كاملةنطاق تشغيل عداد المياهللنماذج ذات الصلة.
بالنسبة للمشترين العاملين في مجال B2B، يجب أن تعني كلمة "الشركة المصنعة" التحكم في العمليات، وليس مجرد شركة تجارية لديها كتالوج. تطبق Kaiye نظام الجودة ISO 9001، وتدير الإنتاج الآلي لتجميعات المحركات، وتنتج مشغلات عدادات المياه لأكثر من عقدين من الزمن. يستفيد هذا المشغل بدون أسلاك من قاعدة الإنتاج هذه بثلاث طرق ملموسة:
اتساق الدفعة.يعمل التوصيل بدون سلك على إزالة لحام الكابل اليدوي، والذي يعد أحد أكبر مصادر الاختلاف من وحدة إلى وحدة في تجميع المشغل. يعمل التجميع الآلي وأبعاد الدبوس التي يتم التحكم فيها على تقليل التباين في مقاومة التلامس ووقت الاستجابة.
التفتيش الوارد والاختبار النهائي.يتضمن الإنتاج القياسي فحوصات وظيفية للسحب الحالي، ووقت الاستجابة، وسير الصمام. يمكن للمشترين طلب بروتوكول الفحص وخطة أخذ العينات قبل تقديم طلب الحجم.
إمكانية التتبع.يتم الاحتفاظ برمز النموذج، ودفعة الإنتاج، وسجلات الاختبار بحيث إذا ظهرت مشكلة ميدانية، يمكن عزل السكان المتأثرين بدلاً من التعامل مع كل مشغل في المشروع كمشتبه به. لمعرفة المزيد عن قاعدة الإنتاج ونظام الجودة في Kaiye، راجعنبذة عن الشركة ونظرة عامة على التصنيع.
يتوفر المشغل بدون أسلاك كوحدة قياسية، لكن المعيار لا يعني أنه ثابت. بالنسبة لمشتري OEM والمشروع، يتم تخصيص العناصر التالية عادةً بعد المراجعة الفنية:
تعريف الدبوس والتسلسل.يمكن محاذاة وظائف الدبوس وترتيب الدبوس مع لوحة العدادات الخاصة بك.
الموصل والإسكان.يمكن تحديد نوع القابس، والتوجيه، ومبيت المشغل ليتوافق مع حاوية جهاز القياس وتركيبة التجميع.
نسبة التخفيض.إذا كان حجم الصمام الخاص بك يقع خارج DN15-DN25، أو كان عزم الدوران غير عادي، فقد تكون نسبة التروس البديلة أو طبقة المحرك أكثر ملاءمة من التكوين القياسي 2400:1 أو 3700:1.
العلامات التجارية والتعبئة والتغليف.تتوفر العلامات الخاصة والتعبئة المحايدة ووضع العلامات الخاصة بالمشروع لطلبات الحجم.
يتم تأكيد موك النموذجي والمهلة الزمنية عند الاقتباس. يتم التسليم القياسي بشكل عام بعد 15 إلى 30 يومًا من تأكيد أمر الشراء والعينة، اعتمادًا على كمية الطلب وتوافر المكونات.
ماذا يعني "لا يوجد سلك" في هذا المحرك؟
إنه يشير إلى اتصال دبوس بدون سلك: يتم توصيل المحرك مباشرة بقاعدة العداد والوحدة الإلكترونية من خلال واجهة 2.0 مم ذات 5 سنون، دون الحاجة إلى لحام الكابل. وهذا يبسط عملية التجميع ويدعم خطوط الإنتاج الآلية.
ما هي عيارات عدادات المياه التي يناسبها المشغل بدون أسلاك؟
إنه مصمم لعدادات المياه الذكية DN15 – DN25. استخدم تخفيضًا بنسبة 2400:1 لأجهزة قياس DN15 وDN20، وتخفيضًا بنسبة 3700:1 لأجهزة قياس DN25.
ما هو تعريف الدبوس؟
التعريف القياسي 2.0 مم ذو 5 دبابيس هو: إشارة التحكم المفتوحة للصمام، الطرف الثاني المشترك (COM)، إشارة التحكم في إغلاق الصمام III، طاقة IV DC موجبة (+)، طاقة V DC سالبة (-). يمكن تخصيص وظائف الدبوس والتسلسل.
هل يمكن تخصيص تعريف الدبوس أو الكابل أو العلامة التجارية؟
نعم. يمكن تحديد وظائف الدبوس وتسلسل الدبوس ونوع الموصل ووضع العلامات الخاصة لطلبات الحجم بعد المراجعة الفنية.
ما هو وقت التسليم للطلبات العادية؟
يتراوح وقت التسليم بشكل عام من 15 إلى 30 يومًا، ويمكن أن يكون أقصر أو أطول بناءً على فترة النموذج وكمية الطلب.
