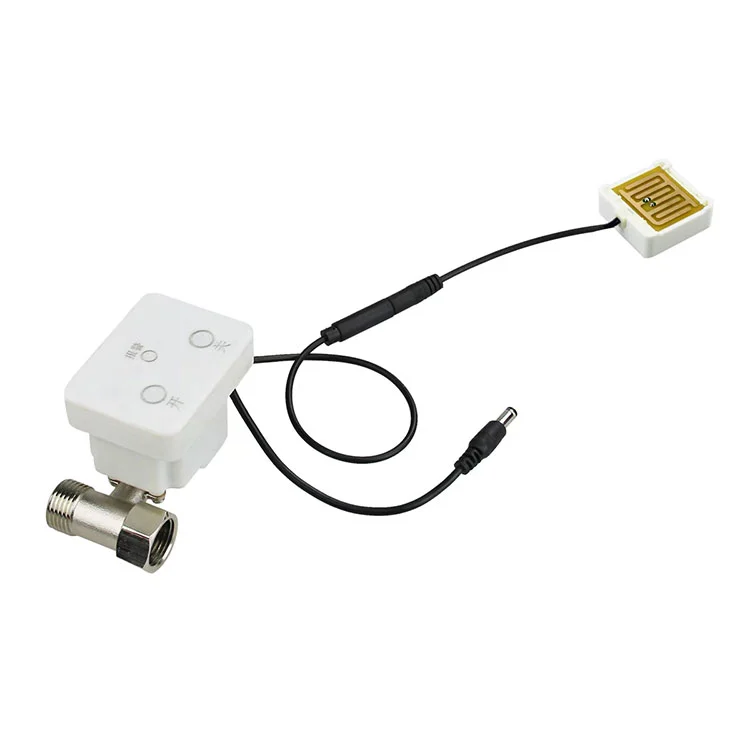

KY-KT-27 — مشغل صمام تنقية عداد المياه بجهد 24 فولت لعدادات المياه الذكية وأنظمة التنقية.
≥1.8 نيوتن متر عزم الدوران الناتج · 2400:1 تقليل التروس المعدنية الآلية · غلاف IP66 · استجابة الصمام ≥10 ثانية · تيار التشغيل ≥80 مللي أمبير · تيار دوار مقفل 450 مللي أمبير.
يدعم التحكم عن بعد الكهربائي وتشغيل الطوارئ اليدوي. يؤدي كابل إنذار التسرب إلى إغلاق الصمام تلقائيًا ومؤشر أحمر عند ملامسة الماء. مصممة لمنصات الصمامات DN15-DN20.
تخصيص OEM: الجهد، وطول الكابل والموصل، ومنطق التحكم، وطبقة عزم الدوران، والعلامات التجارية، والتعبئة والتغليف. موك القياسية من 500 جهاز كمبيوتر شخصى؛ المهلة 15-25 يوم عمل بعد الموافقة على العينة.أرسل مواصفات الصمام الخاص بك للحصول على عرض أسعار مطابق.
إذا كنت تقوم بشراء مشغلات صمامات لعدادات المياه الذكية، أو أنظمة التنقية، أو التحكم في حجم خطوط الأنابيب ذات التجويف الصغير، فإن KY-KT-27 مصمم لغرض واحد: إغلاق الصمامات وفتحها بشكل موثوق بناءً على الأمر، دورة بعد دورة، دون إضافة عبء الصيانة إلى منتجك أو مشروعك.
قامت شركة Kaiye بتصنيع مشغلات عدادات المياه منذ الاعتماد المبكر للعدادات الذكية، بقدرة مشغل سنوية تبلغ10 مليون مجموعةوأكثر من 30 عامًا من الخبرة في إنتاج الأجهزة وصمامات التحكم. يعد KY-KT-27 جزءًا من تلك المنصة التي أثبتت كفاءتها من حيث الحجم - والتي تم تصميمها لتكامل OEM واتساق الدُفعات وفترات زمنية يمكن التنبؤ بها.
هذا ليس عنصرًا نائبًا للكتالوج. ستجد أدناه معلمات العمل الفعلية ومنطق التركيب والأسلاك وحدود الشراء والأسئلة الفنية التي سيطرحها فريقك الهندسي قبل الموافقة على العينة.
معظم حالات فشل صمامات العدادات الذكية لا تأتي من الأجهزة الإلكترونية. إنها تأتي من نقص عزم الدوران في الصمامات القديمة، أو فشل الختم في صناديق عدادات الرطوبة، أو تكوينات الأسلاك التي لا تتطابق مع منصة العداد. يعالج KY-KT-27 نقاط الفشل الثلاث هذه مباشرة.
تم تصنيف المشغل عند ≥1.8 نيوتن متر من خلال تقليل التروس المعدنية بنسبة 2400:1، وقد تم ضبط حجم المشغل ليناسب صمامات عدادات المياه DN15 وDN20. يتم تصنيع التروس المعدنية، وليس تلبيدها، مما يحافظ على عزم الدوران الناتج على مدار الدراجات الطويلة ويقلل من خطر تجريد الأسنان في ظل ظروف المماطلة.
تكون صناديق العدادات رطبة، ومغمورة أحيانًا، ومعرضة للتكثيف. يحمي غلاف IP66 مجموعة القيادة وإلكترونيات التحكم، مما يسمح للمشغل بالبقاء فعالاً في الحفر الخارجية، وخزائن المرافق، ومرفقات معدات التنقية.
عندما يكتشف كابل إنذار تسرب الماء الاختياري تلامس الماء، يقوم المشغل تلقائيًا بإغلاق الصمام وتنشيط المؤشر الأحمر. هذه استجابة أمان ثابتة تعمل بشكل مستقل عن إلكترونيات العدادات الأولية، مما يقلل الاعتماد على تدخل البرامج الثابتة.
تحتاج فرق التركيب إلى تشغيل الصمام قبل توصيل الطاقة، وتحتاج أطقم الصيانة إلى طريقة لفتح أو إغلاق الصمام أثناء الخدمة. يدعم KY-KT-27 عملية الطوارئ اليدوية جنبًا إلى جنب مع جهاز التحكم عن بعد الكهربائي، لذلك لا يتوقف الصمام أبدًا.
يعكس الجدول أدناه التكوين القياسي لـ KY-KT-27. عندما تعمل منصة جهاز القياس الخاص بك على جهد مختلف، أو منحنى عزم الدوران، أو اتفاقية الأسلاك، يمكن تخصيص هذه المعلمات أثناء مراجعة OEM.
| المعلمة | القيمة القياسية | مذكرة المشتريات |
|---|---|---|
| نموذج | كي-كي-تي-27 | تأكيد رمز النموذج في العينة وورقة البيانات |
| الجهد المقنن | 24 فولت تيار مستمر | نطاق التشغيل 23-25 فولت؛ تأكيد التوافق مع السكك الحديدية السلطة متر |
| التشغيل الحالي | ≥80 مللي أمبير | ميزانية الذروة الحالية أثناء سفر الصمام، وليس فقط في وضع الاستعداد |
| تيار الدوار المقفل | 450 مللي أمبير | مفيد لتحجيم دائرة السائق والحماية |
| عزم الدوران الناتج | ≥1.8 نيوتن متر | تقاس بالجهد المقنن. تأكيد ضد عزم دوران الصمام |
| نسبة التخفيض | 2400:1 | متطابق مع منصة الصمام DN15 – DN20 |
| وقت استجابة الصمام | ≥10 ثانية | مفتوح للإغلاق أو قريب للفتح عند الجهد المقنن |
| تصنيف مقاوم للماء | IP66 | مناسب لحاويات العدادات الرطبة والمعرضة للرذاذ وفي الهواء الطلق |
| الأسلاك | كابل الطاقة + كابل إنذار التسرب | يمكن تخصيص طول الكابل ونوع الموصل ولون السلك |
إذا كان التطبيق الخاص بك يعمل على 3.6 فولت، أو 5 فولت، أو 12 فولت، أو يتطلب مستوى عزم دوران مختلف، فيمكن لفريق Kaiye الهندسي مراجعة حمل الصمام واقتراح تكوين مشغل مطابق بدلاً من فرض SKU القياسي على منصة صمام غير متوافقة.
بالنسبة لمشتري المعدات الأصلية، يكون المشغل جيدًا بقدر ملاءمته مع مبيت العداد وساق الصمام ولوحة التحكم. يستخدم KY-KT-27 مخططًا مدمجًا ومتكاملًا مخصصًا لحاويات العدادات الذكية ذات المساحة المحدودة، مع نظام الأسلاك الذي يفصل الطاقة عن دائرة اكتشاف التسرب.
أسلاك الطاقة.يتم تشغيل المحرك من خلال كابل مخصص. يجب أن يكون حجم دائرة القيادة مناسبًا لتيار الدوار المقفل البالغ 450 مللي أمبير، حتى لو كان تيار التشغيل العادي ≥80 مللي أمبير، لأن وضع الصمام يمكن أن يتطلب تيارًا أعلى لفترة وجيزة. يوصى بحماية القطبية العكسية على لوحة العدادات إذا كان المشغل قابلاً للاستبدال ميدانيًا.
تسرب الأسلاك التنبيه.كابل التسرب هو مدخل منفصل. عندما يكتشف كابل الاستشعار تلامس الماء، يقوم المشغل بإغلاق الصمام ويطلق مؤشر الإنذار الأحمر. يجب التعامل مع هذه الدائرة على أنها مدخل أمان، وليست إشارة قياس، ويجب أن تظل مستقلة عن وحدة الاتصال حتى لا يؤدي فشل الاتصال إلى تعطيل الإغلاق الناتج عن التسرب.
واجهة التركيب.تم تصميم المشغل حول ساق الصمام ونمط التثبيت المستخدم في أجسام صمامات العدادات الذكية DN15-DN20. قبل إصدار الحجم، يجب على المشترين التأكد من مربع الجذع، وتباعد فتحات التثبيت، واتجاه المشغل داخل مبيت العداد. يمكن لـ Kaiye توفير عينة لفحص التوافق الميكانيكي قبل تقديم أمر الإنتاج.
إذا كنت تقوم أيضًا بشراء مبيت جهاز القياس أو مجموعة الصمامات الكاملة، فيمكن مراجعة المشغل معقذيفة عداد المياهوجسم الصمام لتقليل عدم تطابق الواجهة عند التجميع.
يتم وضع المشغل للتحكم في الصمامات ذات التجويف الصغير حيث يكون التشغيل الكهربائي عن بعد والإغلاق الآمن من الفشل أكثر أهمية من التشغيل عالي السرعة. تتضمن تطبيقات الحجم النموذجية ما يلي:
فتح/إغلاق عن بعد للتحكم في الفواتير، وإدارة المتأخرات، والاستجابة للتسرب في المباني السكنية والحسابات السكنية التي تديرها المرافق.
إغلاق تلقائي عند اكتشاف التسرب، والتحكم في مستوى الخزان، وتشغيل صمام دورة الفلتر في معدات التنقية التجارية ونقطة الاستخدام.
تركيب دفعة في تجديد المجتمع القديم، وإدارة المياه في الحرم الجامعي، والقياس الفرعي للمنطقة الصناعية حيث يتم شراء المحركات بكميات مكونة من أربعة أو خمسة أرقام.
توريد المشغل لمصنعي عدادات المياه ومتاجر أتمتة الصمامات التي تدمج المشغل في منتج العداد أو الصمام الخاص بهم قبل شحنه إلى المرافق.
نظرًا لأن المشغل جزء من منصة مكونات عداد المياه الأوسع نطاقًا لشركة Kaiye، يمكن للمشترين الذين يحصلون على مكونات متعددة دمج التأهيل والخدمات اللوجستية. إذا كان مشروعك يتطلب أيضًا اتصالاً لاسلكيًا على مستوى العداد، فإن المشغل مصمم للعمل جنبًا إلى جنب مع مشغل Kaiyeعداد المياه اللاسلكيمنصة، حيث يتم التعامل مع التحكم في الصمامات ونقل البيانات عن بعد كنظام واحد بدلاً من جزأين مؤهلين بشكل منفصل.
بالنسبة للمشترين العاملين في مجال B2B، يجب أن تعني كلمة "الشركة المصنعة" التحكم في العمليات، وليس مجرد شركة تجارية لديها كتالوج. تطبق Kaiye نظام الجودة ISO 9001، وتدير الإنتاج الآلي لتجميعات المحركات، وتنتج مشغلات عدادات المياه لأكثر من عقدين من الزمن. يستفيد KY-KT-27 من قاعدة الإنتاج هذه بثلاث طرق ملموسة:
اتساق الدفعة.يتم تصنيع التروس المعدنية بأبعاد يمكن التحكم فيها. يقلل التجميع الآلي من الاختلاف من وحدة إلى وحدة في شبكة التروس، وإخراج عزم الدوران، ووقت الاستجابة - وهو أمر بالغ الأهمية عند تركيب آلاف المحركات عبر مشروع المرافق.
التفتيش الوارد والاختبار النهائي.يتضمن الإنتاج القياسي فحوصات وظيفية للسحب الحالي، ووقت الاستجابة، وسير الصمام. يمكن للمشترين طلب بروتوكول الفحص وخطة أخذ العينات قبل تقديم طلب الحجم.
إمكانية التتبع.يتم الاحتفاظ برمز النموذج، ودفعة الإنتاج، وسجلات الاختبار بحيث إذا ظهرت مشكلة ميدانية، يمكن عزل السكان المتأثرين بدلاً من التعامل مع كل مشغل في المشروع كمشتبه به. لمعرفة المزيد عن قاعدة الإنتاج ونظام الجودة في Kaiye، راجعنبذة عن الشركة ونظرة عامة على التصنيع.
يتوفر KY-KT-27 كوحدة قياسية، ولكن المعيار لا يعني أنه ثابت. بالنسبة لمشتري OEM والمشروع، يتم تخصيص العناصر التالية عادةً بعد المراجعة الفنية:
منطق الجهد والقيادةإذا كانت لوحة العدادات الخاصة بك توفر 3.6 فولت، أو 5 فولت، أو 12 فولت بدلاً من 24 فولت، فيمكن مراجعة محرك المشغل ومطابقته. يمكن أيضًا محاذاة قطبية إشارة التحكم ومنطق الفتح/الإغلاق مع اللوحة الخاصة بك.
كابل وموصل.يمكن تحديد طول الكابل ومقياس السلك ورمز اللون ونوع الموصل ليتوافق مع مبيت جهاز القياس وتركيبة التجميع.
نسبة عزم الدوران والعتاد.بالنسبة للصمامات ذات عزم الدوران الأعلى أو هندسة الجذع المختلفة، قد تكون نسبة التروس البديلة أو طبقة المحرك أكثر ملاءمة من التكوين القياسي 2400:1.
العلامات التجارية والتعبئة والتغليف.تتوفر العلامات الخاصة والتعبئة المحايدة ووضع العلامات الخاصة بالمشروع لطلبات الحجم.
يبدأ موك النموذجي للتكوين القياسي بـ 500 قطعة؛ قد يتطلب الجهد المخصص أو الكابل أو العلامة التجارية موك أعلى وخطوة الموافقة على العينة. تتراوح المهلة الزمنية للوحدات القياسية بشكل عام من 15 إلى 25 يوم عمل بعد تأكيد أمر الشراء والعينة، اعتمادًا على كمية الطلب وتوافر المكونات. يتم تأكيد موك النهائي والمهلة الزمنية عند الاقتباس.
ما هو الحد الأدنى لكمية الطلب؟
يبدأ التكوين القياسي بـ 500 قطعة. قد يتطلب الجهد المخصص أو الكابل أو الموصل أو العلامة التجارية موك أعلى وخطوة الموافقة على العينة.
هل يمكن تخصيص المحرك لـ 3.6 فولت، أو 5 فولت، أو 12 فولت؟
نعم. الوحدة القياسية هي 24 فولت تيار مستمر، ولكن يمكن مراجعة محرك الأقراص ومطابقته لأنظمة 3.6 فولت أو 5 فولت أو 12 فولت بعد التقييم الفني.
ما هي المهلة الزمنية؟
عادةً ما تكون الوحدات القياسية بعد 15 إلى 25 يوم عمل من تأكيد أمر الشراء والعينة، اعتمادًا على كمية الطلب وتوافر المكونات.
هل يغلق الصمام تلقائيا عند تسرب الماء؟
نعم، عندما يكتشف كابل إنذار التسرب تلامس الماء، يقوم المشغل بإغلاق الصمام وتنشيط مؤشر الإنذار الأحمر.
